【48】旋钮机关的使用方法

浏览数:57次

旋钮机关の使用方法

》》旋钮机关演示视频-请猛戳《《

旋钮机关音效下载链接：

http://pan.baidu.com/s/1pKSoiy3

密码: v9tx

玩法说明

N个旋钮转到指定的位置，停留1秒后触发机关；支持用户更改游戏密码；支持用户更改游戏音效；支持3种精度，用户可以自行选择；复位方式：1）电磁锁版，任意一个转错位置复位；2）电推杆版，遥控器复位；（有大约不到20个刻度无法旋转）

连线说明

1. 控制器接12V电源；

2. 控制器上的红黑线输出12V，红线接电磁锁的红线，黑线接电磁锁的黑线；

3. 控制器上有N组线（带插头），用于连接N个旋钮；

密码修改

1. 控制器断电；

2. 按住控制器上的按钮不松手，然后给控制器通电，听到提示音后松手（系统会播放进入密码配置模式）；

3. 按照提示音操作即可；

4. 密码支持断电保存功能；

精度调节

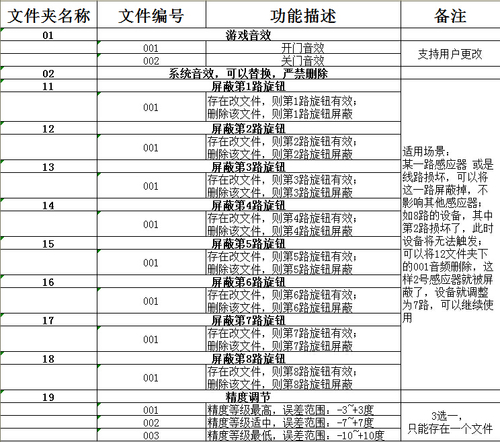

参考下图文件列表

音频修改

Step1：取出控制器上的TF卡；

Step2：链接电脑，打开TF卡，将里面的内容做一下备份；

Step3：替换原有音频即可，注意以下3点：

1）文件路径不能变；

2）替换的音频必须是MP3格式的，如果不是需要通过软件转换成MP3格式，直接更改后缀无效；

3）文件名必须跟原文件名一致（如原文件名是001.mp3，那么替换的文件必须也改成001.mp3）

物品清单

控制器 1个

旋钮　　 N个

12V电源 1个

电推杆版还包含以下物品：

接收器 1个

12V电源 1个

遥控器 1个

【旋钮机关的安装图解】

1.顾客收到的旋钮是这样子的：

偶尔也会收到这样子的~~~

收到图片2的别担心；这个是由于物流暴力颠簸导致的；把旋钮盖子扣上，将旋钮上的螺丝宁回去就可以了，不耽误使用哦；那么下面小编进入正题：

2.准备好您的小螺丝刀，一定要足够小哦，不然稍后您会很蓝瘦，很香菇……

3.下面就是拆解旋钮的过程；旋钮上有一个小螺丝，就是图上红色圈住的部分；您要耐心用小螺丝刀把那个螺丝逆时针旋转，旋转……直至这个旋钮盖可以从旋钮拿下来为止；

好吧，我是破坏大王，这个是我拆解后的图片，有木有感觉小编的桌面很粉嫩~~

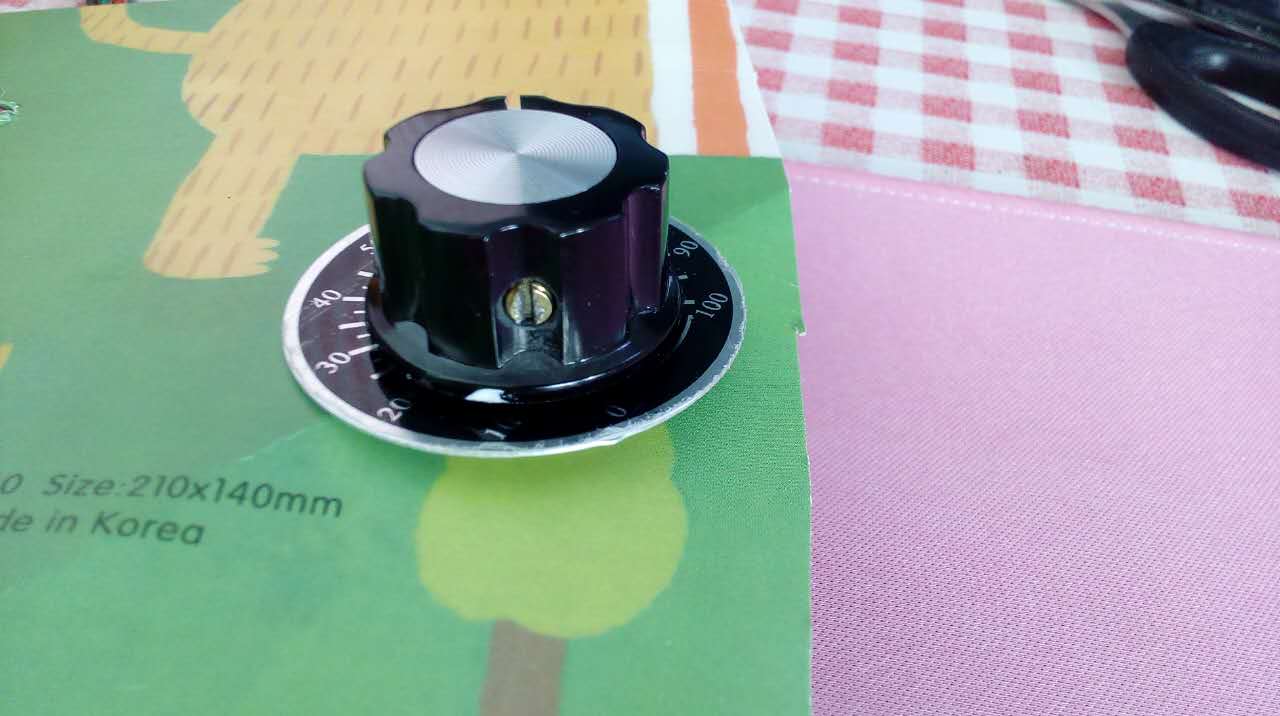

4.让我们全方位欣赏下这个旋钮的样貌，有木有很高大上的感觉~~材质一流哦~~

5.好吧，自恋结束，我们开始安装啦；这个时候您需要一个木板，在上面钻个孔洞，记住哦孔洞要小些；咱们旋钮头转轴的尺寸是直径0.5cm；小编把心爱的笔记本皮给撕掉了，来代替所谓的“木板”；可见小编用心良苦啊，此处应该有掌声~~~~

6.呐，最后一步就是把旋钮上的螺丝按照顺时针转回去！大功告成！哦对啦，咱家旋钮的接口是做好的哦，直接插到控制器上的接口即可！另温馨提示：旋钮机关0-25度之间是不支持旋转的哦，不要问小编为什么，因为这个区域如果支持旋转的话会出bug哦，可旋转的区域已经够用啦（如果感觉图解的还是不清楚，请联系客服给您发安装小视频哦~~）
