【184】云台机关-使用手册

云台机关-射击系列V1.0.1 使用手册

2017年8月2日

》云台机关演示视频-请猛戳《

接线图示

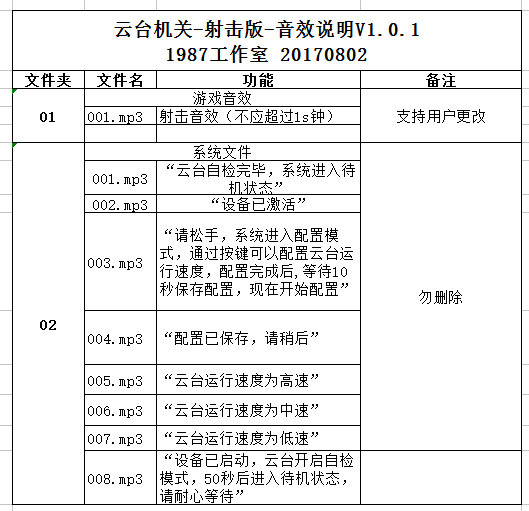

音效下载链接
链接: https://pan.baidu.com/s/1kVl6AUj
密码: avpb

玩法介绍

机关上电后进入初始化程序，50秒后进入待机状态，此时操作摇杆和按键无效。当感应器被激活时（金属靠近感应器）摇杆和按键生效，玩家通过摇杆可以控制云台进行上、下、左、右转动，当按下按键时激光接口输出1秒钟的12V电压（控制激光亮1秒）；当感应器未被激活（金属离开感应器），摇杆和按键都失效；

物品清单

控制器      1个

摇杆按键操作台        1个

金属传感器    1个

云台支架（最大载重1.5kg ）   1个

12V电源    2个

绿激光                      选配

复位方式

感应器激活时，按键和摇杆有效；感应器失效时，按键和摇杆无效；

速度配置

1） 控制器断电；

2） 按住操作盒上的大按钮不松手，然后给控制器接通电源，听到提示音后在松手，系统进入配置模式；

3） 云台运行速度分：高、中、低三档，通过大按钮选择不同的档位，选择完毕后等待十秒，系统将自动保存配置。
