【193】七芒星阵机关-使用手册

连线说明

1. 控制器上的红黑线输出12V，直接接电磁锁（红线接电磁锁的红线、黑线接电磁锁的黑线）；
2. 控制器接12V电源供电。
3. 2P黑色插头接灯带（标签上有号码，相同号码的为同一组）；
4. 3P黑色插头接触摸面板（标签上有号码，相同号码的为同一组）；

音频链接
链接:链接: https://pan.baidu.com/s/1B6mwKHEh8WwYSxh73dm41g
密码: qc7a

玩法介绍
玩家按顺序触摸7个感应点（支持1-30位），触摸过程中伴有灯光效果。顺序正确3秒后打开电磁锁；顺序错误等待3秒自动清零。（延时3秒是为了防止玩家误触发的）

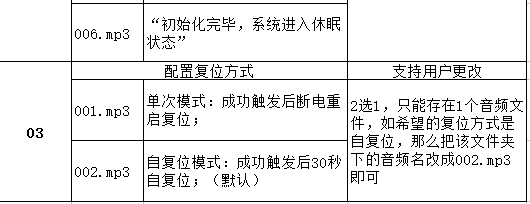

复位方式
设备包含2种复位方式：
1）断电复位：   成功触发后，断电复位；
2）30秒自复位：成功触发后，30秒自复位；
以上两种方式支持用户配置，详见配置文档。

游戏配置

1. 先给道具断电，按住控制器上红色按钮不松手，给控制器上电，听到提示音后（“请松手….”）在松手，系统进入密码配置模式；
2. 配置模式下，通过7个触摸面板配置密码，配置完成后等待10秒，系统将自动保存配置（此时系统会有提示音）；

注意：要在灯带全部亮起前配置密码，灯带亮起后就保存配置了；比如配置20位的密码，需要先配置不连成线的两个点，因为两个感应点连接，就会点亮灯带，当灯带全部亮起后就不能输入密码了。

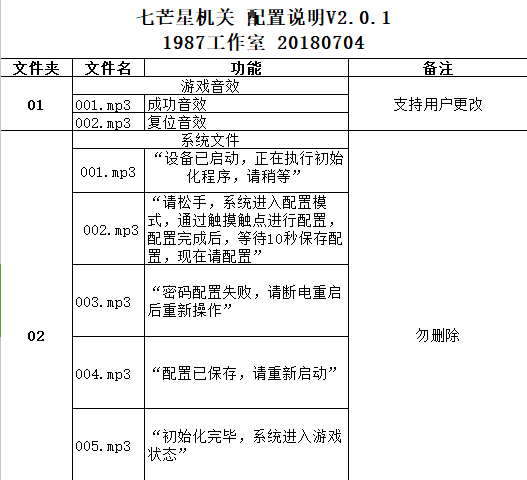

音频配置　

温馨提示：
1. 设备的实际玩法是 7点顺序触摸，灯带只是辅助效果；
2.触摸每个触摸面板有“滴”的一声提示音；这个音效不支持用户自己更改；支持更改的音效：上电音效+成功触发音效+复位音效；

物品清单
面板         1个
12V电源     1个

控制器　　　1个
