【197】掌纹模拟机-灯条版-使用手册

掌纹模拟机-灯条版-使用手册V1.0.2

2017年10月12日

》演示视频——请猛戳《

》2017年11月20日升级后版本：V1.0.3《

音效下载链接

链接: https://pan.baidu.com/s/1pKDCCun

密码: 297a

升级后：设备复位方式为：实时模式（默认）和单次模式，支持用户更改（通过TF卡调整）；

》2017年11月12日V1.0.2 使用手册《

音频链接

链接: https://pan.baidu.com/s/1nvqo13V

密码: 5mkq

玩法介绍

1、 设备激活之前，玩家手掌触摸掌纹屏达3秒钟后，两侧的红灯会闪烁，音效提示扫描失败。

2、 设备激活后，玩家手掌触摸掌纹屏达3秒钟后，成功触发机关，绿灯闪两下后常亮，打开电磁锁。

接线说明

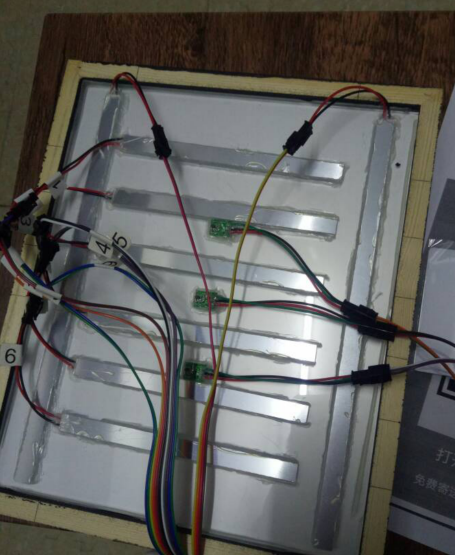

　　　相框后共有11条线，分别是6条有编号的，编号对应连接；有2条线，和3条线的均不限制可以直接连接；具体连接方式如下图

物品清单

控制器（JXKJ-YBHKZQ-V1.0.2）        1个

掌纹屏（3个触摸点，8段灯带）           1个

IC卡感应器（含IC卡）                         1个

12V电源                                              1个

复位方式

成功触发后，拿走IC卡后自动复位。

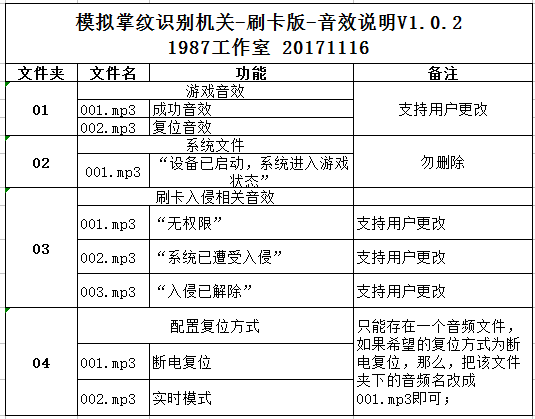

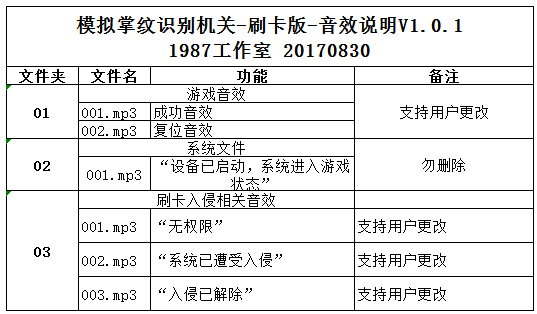

音频配置

其他事项

1、 游戏过程有音效提示，音效支持用户更改
