四色灯柱机关使用手册（4路的版本）

2017年10月16日

》演示视频——请猛戳《

接线图示

音频链接

链接: https://pan.baidu.com/s/1gf1WcIB

密码: mtjb

玩法介绍

1）玩家通过按下4个大游戏按键来调整各灯柱所亮的颜色灯，一个灯柱有4个颜色灯（从上到下：红-黄-绿-蓝），每按一下变换一种颜色的灯。

2）上电后，4根灯柱闪烁2下，闪烁后道具进入待机状态（蜂鸣器响1声），每根灯柱都是熄灭的状态，玩家每按一下按键，对应的灯柱都会常亮一个颜色：

按第一下，只有红色灯常亮；

按第二下，只有黄色灯常亮；

按第三下，只有绿色灯常亮；

按第四下，只有蓝色灯常亮；

按第五下，所有灯全部不亮；

按第六下，只有红色灯常亮；

以此类推，循环往复；

3）每个灯柱的灯亮到指定的颜色，颜色错误，道具没有反应；

4）4根灯柱颜色全部正确即开锁，蜂鸣器响两声，同时响起开锁音效；

复位方式

成功触发后，当任意灯柱上的显示颜色与配置的不一致时，游戏复位，播放复位音效，同时关闭电磁锁。

密码配置

1）按住任意一个按键不松手给道具上电；

2）听到提示音松手进入配置模式，蜂鸣器响两声；

3）通过4个大游戏按键把4个对应灯柱的颜色灯调到密码位置；

4）等待10s，系统将自动保存密码，蜂鸣器响3声；

5）再次调整到正确位置即开锁。

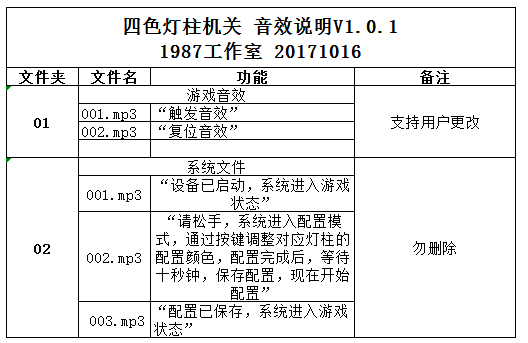

音频配置

连线说明

1） 控制器上有4个插口（2P接口），输出的4组线接到4个大游戏按键上；按键接线无顺序；接在标签1上的按键，对应标签1的灯柱；

2） 控制器的一端接12V的电源适配器供电；

3） 控制器的一端输出1组红黑线接电磁锁，电磁锁需要自备；

4） 控制器输出2组彩虹排线，分别接在2个8路继电器组上；

5） 2个8路继电器组，借助1个一分二的转接头，一起用1个12V电源适配器供电；

6） 4个灯柱输出4组线（5P接口），分别接在2个8路继电器组输出的4组线上；无顺序；接在标签1上的灯柱，对应标签1的按键！

道具清单

灯柱          N个（2-6个）

大游戏按键    N个（2-6个）

8路继电器组   2个

控制器         1个

12V电源适配器 2个

一分二转接头　1个
