【200】独木桥机关-使用手册

独木桥机关产品使用手册V1.0.1

》视频链接——请猛戳《

独木桥音频链接

链接: https://pan.baidu.com/s/1gfMVlZX

密码: ig7p

独木桥机关效果图

独木桥模拟游戏图

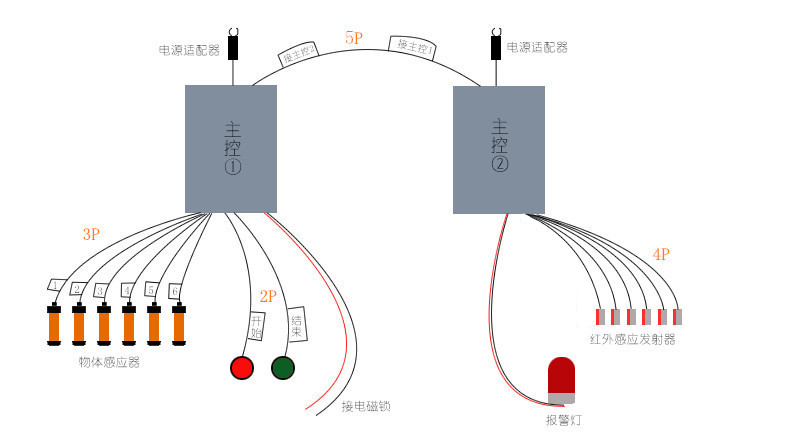

独木桥机关接线图

玩法介绍

本款道具需要安装在一条过道里，由2名玩家配合完成，具体操作如下：

1）2名玩家分别站在2面墙的墙沿上，同时手推手保持平衡，然后缓慢的从开始位置移动到结束位置；

2）如果中途掉落或者直接从过道中间穿过，系统将报警并且无法打开房门，挑战失败；

3）挑战失败后，玩家需要退回起始位置，按下复位按钮取消报警；

4）玩家在不触碰报警的前提下，从一头走到另一头，并按下开门按钮打开电磁锁，挑战成功；

5）挑战成功后长按复位按钮5秒复位游戏；

物品清单

控制器    2个

物体感应   6个

光电感应   6套

大按键    2个（1红1绿）

报警灯    1个（12V）

12V电源   2个

产品亮点

1. 需要团队配合，1个人无法完成游戏；

2. 带防作弊系统，玩家直接穿过报警系统无法触发机关；

3. 支持用户更改游戏音效；

复位方式

成功触发后，长按复位按钮5秒复位游戏；

连线说明

1. 控制器1接12V电源；

2. 控制器1输出的红黑线接电磁锁；

3. 控制器1输出的5P黑色插头，用来连接控制器2（5P黑色插头）；

4. 控制器1输出的2组2P线，分别连接2个大游戏按钮；

5. 控制器1输出的6组3P线，用来连接6个物体感应（黄色圆柱体）；

6. 固定6个物体感应时，必须按照123456的顺序固定，玩家先触发1号感应器，在触发2号感应器，以此类推；

7. 控制器2接12V电源；

8. 控制器2输出的5P黑色插头，用来连接控制器1；

9. 控制器2输出的6组4P线用来连接6个光电感应（方形）；

10. 控制器2输出的红黑线用来连接12V的报警灯（红接红，黑接黑）；

注意事项

1. 物体感应器（黄色圆柱体）的感应距离为10CM，建议的安装高度为距离墙沿20-30CM处；

2. 6路物体感应需要按照123456的顺序安装，玩家先触发1号感应器，再触发2号感应器，以此类推；

3. 墙沿宽度不要超过4CM，保证1名玩家不能独自站在上面；

4. 建议过道宽度不低于130CM，尽量不要允许1个人跨在2个墙沿上过去；
