【272】金属感应机关继电器输出版-使用手册

金属感应机关继电器输出版-使用说明

演示视频请点击

金属感应机关继电器输出版音效：

链接：https://pan.baidu.com/s/1_KMEu15UXC1zxwqfJK2Gew

提取码：903q

一、版本介绍

1.顺序版

每个金属传感器对应一个继电器。如果玩家使用金属物体触摸金属传感器，则会触发相应的继电器。（继电器金属感应靠近触发，拿走复位）当玩家以正确的顺序用金属物体触摸所有金属传感器时，音效响起，电磁锁打开。

2.同时版

每个金属传感器对应一个继电器。如果玩家使用金属物体触摸金属传感器，则会触发相应的继电器。（继电器金属感应靠近触发，拿走复位）   当玩家同时触摸所有金属传感器时，音效响起，电磁锁打开。

二、复位方式

共有3种复位方式，可以通过控制器中的TF卡对其进行修改。

1）成功触发后，道具将在30秒内自动重置。

2）重启复位

3）A.顺序版：再次输入正确的密码进行重置

      B.同时版：从金属传感器上拿走任何金属物体重置

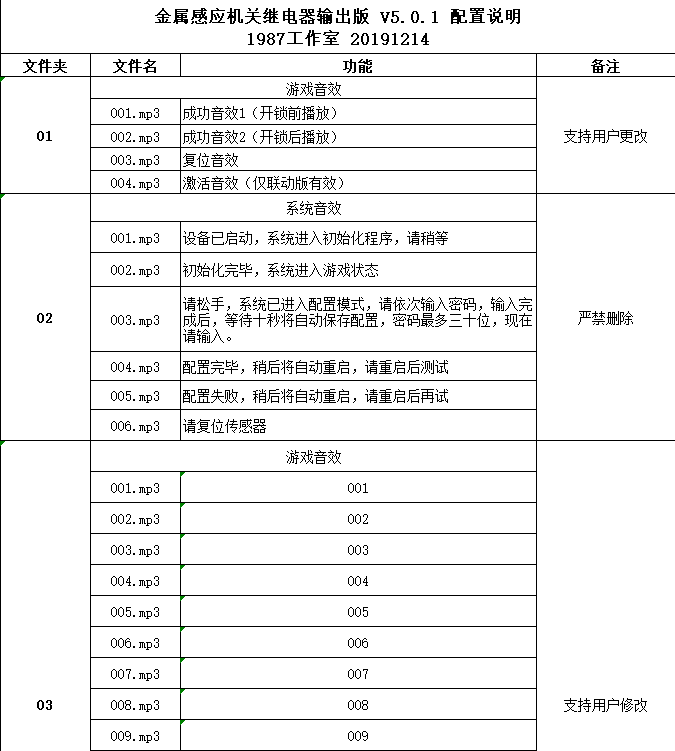

三、配置说明

1）关闭电源，按住控制器上的配置按钮，打开电源。

2）听到“请松手”时松开按钮并按照语音提示进行设置

四、接线图

五、物品清单

控制器    1个

感应器    N个

继电器组   1个

12V电源   1个

一分二电源转接线 1个

五、版本说明

1）顺序靠近触发

2）全部靠近触发

注意事项：

1. 金属感应器：0-5mm

2. 顺序版的密码支持1-30位

3. 目前仅建议继电器接12V

4. 支持1-8路

5. 严禁线路短接、严禁将电路板放置在导电的物体上（如铁片等），严禁将导电的物体放置在电路板上，因此造成的损失概不负责
