【277】点阵屏系列-倒计时机关-使用手册

点阵屏系列-倒计时机关-使用说明

20200410版

演示视频请点击‍

点阵屏系列-倒计时机关音效：

链接 https://pan.baidu.com/s/1a34VCuL8r8JdElDVu0K_6g

提取码: 2rmi

一、玩法介绍

设备包含1个8cm*32cm的点阵屏，默认状态下屏幕呈现黑屏：

1）按下开始按钮后，屏幕开始倒计时（XX:XX:XX）；

2）按下暂停/继续按钮后暂停倒计时，再次按下暂停/继续按钮后继续倒计时；

3）按下停止按钮后倒计时停止，屏幕停留在最后的时间；

4）按下复位按钮后屏幕呈现黑屏，系统复位；

每个游戏状态切换时都有音效提示，按下停止按钮后播放成功音效1，成功音效1播放完毕后开锁并播放成功音效2；

倒计时结束后仍未按下任何按钮，屏幕显示00:00:00，同时播放失败音效。

二、版本介绍

有线按键版：通过4个普通金属按键控制倒计时；

无线遥控版：通过一个4键遥控器控制倒计时（遥控按键说明：左上角-开始，右上角-暂停，左下角-停止，右下角-复位）；

三、复位方式

手动模式：通过按键/遥控器复位；

四、配置说明

1. 配置游戏时间

1）设备断电；

2）按下控制器上的配置按钮不松手，然后接通电源，听到提示音后松手（“请松手，系统进入配置模式，按1下配置按钮，等待3秒，系统进入游戏时间配置模式，按2下配置按钮，系统进入遥控器匹配模式，现在请操作”）；

3）按一下配置按钮，然后等待3秒，系统进入游戏时间配置模式；

4）通过游戏按钮/遥控器配置游戏时间，配置完毕后等待10秒，系统将自动保存配置；

2. 遥控器匹配（仅遥控版支持）

1）设备断电；

2）按下控制器上的配置按钮不松手，然后接通电源，听到提示音后松手（“请松手，系统进入配置模式，按1下配置按钮，等待3秒，系统进入游戏时间配置模式，按2下配置按钮，系统进入遥控器匹配模式，现在请操作”）；

3）连续按2下配置按钮，系统进入遥控器匹配模式；

4）任意按下遥控器上的按钮不松手，听到提示音后配置完成；

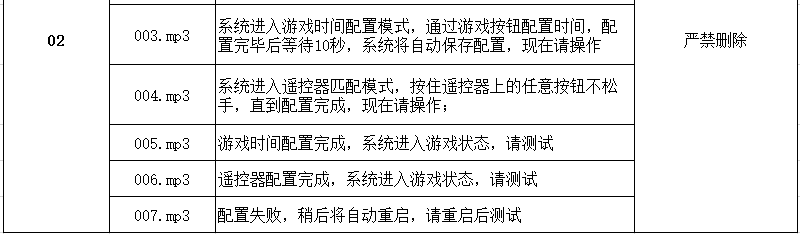

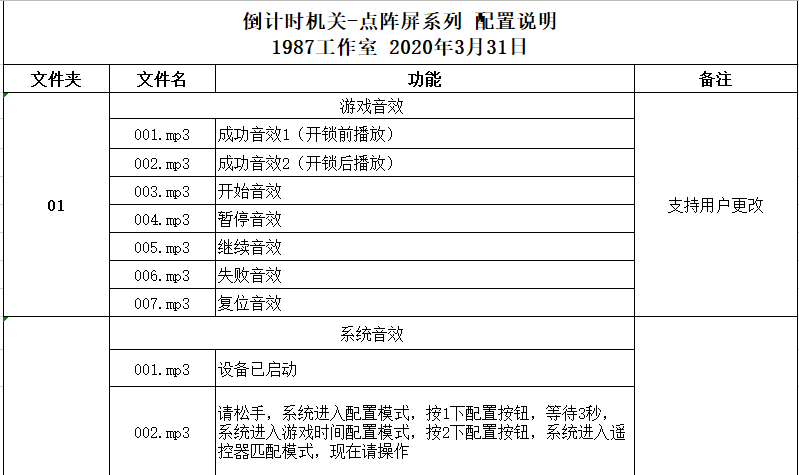

3. 音效配置

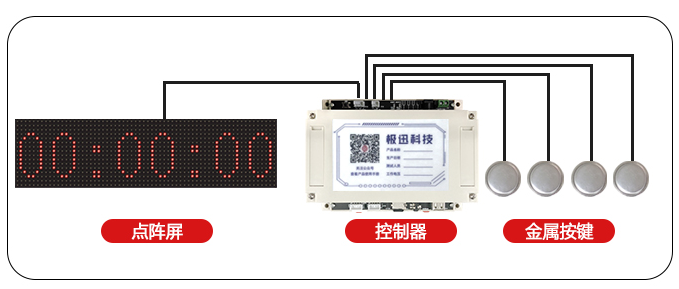

五、接线图

六、物品清单

控制器    1个

点阵屏    1个

金属按键   4个

遥控器    2个（选配）

12V电源   1个

Q&A:

Q:遥控器允许使用范围？

A:遥控器空旷满电的情况下使用范围：30m-50m
