【282】点阵屏系列-计时器机关-使用手册

点阵屏系列-计时器机关-使用说明

20200428版

演示视频请点击‍‍

点阵屏系列-计时器机关音效：

链接: https://pan.baidu.com/s/1JsGJslR-IlS7wMmN1lgbCA

提取码: u3xy

一、玩法介绍

设备包含1个8cm*32cm点阵屏，默认状态下呈现黑屏。按下启动/暂停按钮，屏幕开始计时（XX:XX:XX），再次按下启动/暂停按钮后，屏幕暂停计时；按下复位按钮后时间清零，屏幕熄灭，支持重复触发。

二、版本介绍

标准版：通过2个普通金属按键控制计时器；

遥控版：通过一个4键遥控器控制计时器（遥控按键说明：左上角-开始/暂停，右上角-复位，左下角-开始/暂停，右下角-复位）

三、复位方式

成功触发后，按下复位按钮复位。

四、配置说明

按下控制器上的配置按钮不松手，然后接通电源，听到提示音后松手，系统进入遥控器匹配模式，按住遥控器上任意按键不松手，再次听到提示音后配置完成。

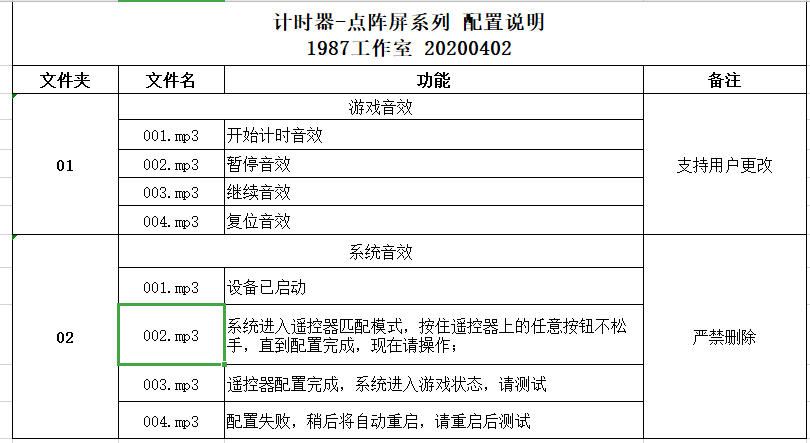

音效配置如图

五、接线图

六、物品清单
