【285】点阵屏系列-密码机关-使用手册

点阵屏系列-密码机关-使用说明

20200430版

数字版演示视频请点击‍‍

图形版演示视频请点击‍‍

点阵屏系列-密码机关音效：

链接: https://pan.baidu.com/s/1QJmiKbf5UM2TGsbwGpscAg

提取码: w2e3

一、玩法介绍

通过按钮选择数字（图形），当屏幕显示指定的4位密码时触发机关。

二、版本介绍

标准版-上电激活：设备上电后进入游戏状态，玩家可以直接操作设备；

联动版-按键激活：设备上电后进入待机状态，玩家操作设备无效，按下激活按钮后进入游戏状态，此时操作设备有效

三、复位方式

1）自动模式：成功触发后30秒，系统自动复位；

2）实时模式：屏幕显示正确密码时触发机关，调错密码时复位；

3）重启模式：成功触发后，设备断电重启复位；

    以上复位方式支持用户通过TF卡更改！

四、配置说明

1）设备断电，按住控制器上的配置按钮不松手然后接通电源，听到提示音后松手（请松手，系统进入配置模式...）;

2）通过游戏按钮配置游戏密码，配置完毕后等待10秒，系统将自动保存配置；

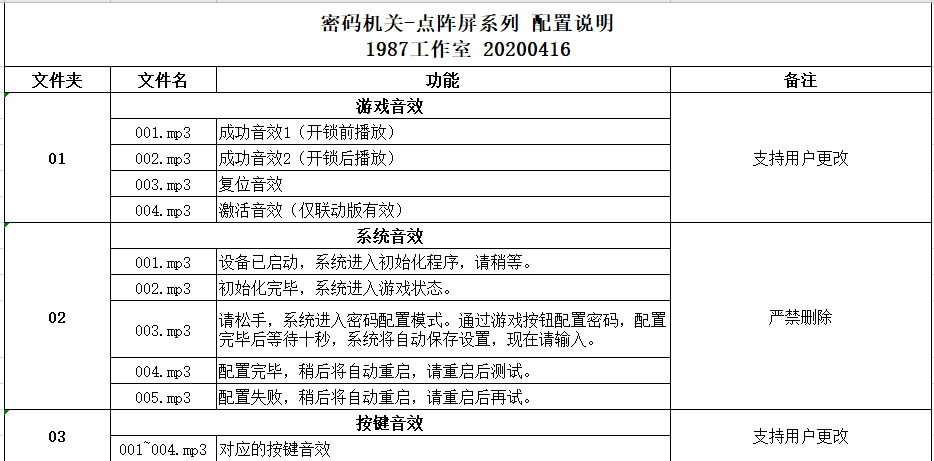

音频配置表格

五、接线图

六、物品清单

控制器   　　     1个

点阵屏　           1个

金属按键 　　　4个

12V电源            1个
