【17】重力机关-使用手册

重力机关-使用说明

20200619版

‍

重力机关音效：

链接: https://pan.baidu.com/s/1RmD3LC0ORfXFfaDASVZeVw

提取码: yek3

一、玩法介绍

当N个感应器都检测到指定重量的物体后（保持500ms）触发机关，打开电磁锁；

二、主要功能

1）支持1-16路感应器；

2）支持实时复位和重启复位两种复位方式（详见配置说明）；

3）支持2档灵敏度；（通过TF卡更改）

三、版本介绍

标准版-上电激活：设备上电后进入游戏状态，玩家可以直接操作设备；

联动版-按键激活：设备上电后系统进入待机状态，此时设备无效。按下激活按钮后系统进入游戏状态，此时设备生效。

四、复位方式

1）实时模式：成功触发后，拿走任意物体后系统自动复位；

2）重启模式：成功触发后，设备断电重启复位；

以上复位方式支持用户通过TF卡更改！

五、配置说明

1）设备断电，按住配置按钮不松手然后接通电源，听到提示音后松手，系统进入配置模式；

2）配置模式下，将相应物品放置在感应器上。与之相连的黑盒中指示灯由慢闪变为快闪代表配置成功。同时播放相对应的序号音效。配置完毕后等待10秒，系统将自动保存配置；

3. 音效配置

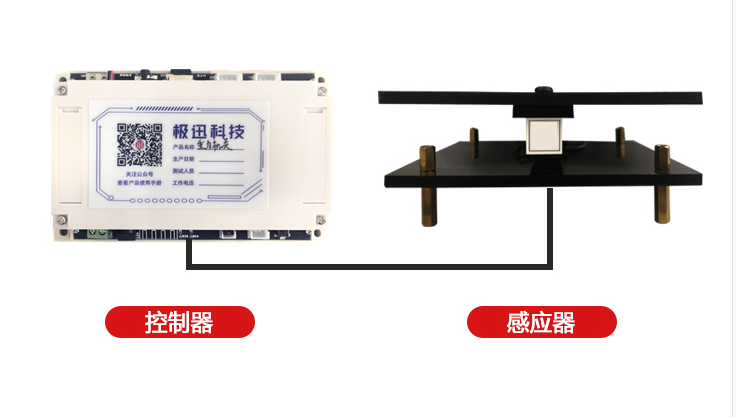

六、接线图

七、物品清单

控制器           1个

感应器   　　 N个

12V电源   　 1个

玩法说明

感应器上放置一个指定重量的物体可以触发机关，拿走后复位；支持用户更改密码（物体的重量），支持用户更改音频；

量程&精度

每个版本均支持2种精度（具体配置方式详见模式修改）：

1）触发物体重量较小（500g内），选择高精度；

2）触发物体重量较大（大于500g），选择低精度；

3）感应器有损坏（发生过超重的情况），选择低精度模式；

高精度模式下：

量程5Kg版本： 最小触发重量5g，精度：0.8%；

量程10Kg版本：最小触发重量10g，精度：0.8%；

量程20Kg版本：最小触发重量20g，精度：0.8%；

低精度模式下：

量程5Kg版本： 最小触发重量15g，精度：0.8%；

量程10Kg版本：最小触发重量30g，精度：0.8%；

量程20Kg版本：最小触发重量60g，精度：0.8%；

连线说明

1. 感应器通过插头与控制器相连；

2. 控制器上的红黑线输出12V，红线接电磁锁的红线，黑线接电磁锁的黑线；

3. 控制器接12V电源；

密码修改

Step1：拔掉控制器的电源；

Step2：取下感应器上多余的物体；

Step3：按住控制器上的按钮不松手，接通控制器的电源，按照提示音操作即可；

Step4：重启后完成配置；

模式修改

控制器上有2位拨码开关：

l 1号拨码开关用于选择游戏精度，开关拨到下侧为高精度（远离ON的一侧），；开关拨到上侧为低精度（靠近ON的一侧）；

l 2号拨码开关用于选择复位方式，开关拨到下侧为实时模式，N个感应器都放置正确的物品后电磁锁断电，所以物品都拿走后电磁锁上锁；开关拨到上侧为单次模式，成功触发后断电复位；默认规格：实时模式；

注意事项

1） 严禁超重，否则直接破坏性损坏感应器；

2） 控制器上电后会进行归零操作，此时不要在感应器上放置任何物体；

音频修改

Step1：取出控制器上的TF卡；

Step2：链接电脑，打开TF卡，将里面的内容做一下备份；

Step3：替换原有音频即可，注意以下3点：

1） 文件路径不能变；

2） 替换的音频必须是MP3格式的，如果不是需要通过软件转换成MP3格式，直接更改后缀无效；

3） 文件名必须跟原文件名一致（如原文件名是001.mp3，那么替换的文件必须也改成001.mp3）；

物品清单-（电磁锁-标准版）

感应器     N个

控制器     1个

12V电源   1个

感应器安装效果图

【重力机关FAQ】

1.

问：重力机关是怎么玩的？

答：感应器上分别放置预设重量的物体，放置正确后触发机关；

2.

问：1路2路3路指的是什么？

答：几路指的是感应器的个数：

1路对应1个感应器，1个感应器上放置预设重量的物体，即可触发机关；

2路对应2个感应器，2个感应器上分别放置预设重量的物体，即可触发机关；

以此类推。

3.

问：道具有音效吗，音效支持自己配置吗？

答：道具的音效如下：

①成功触发后的开锁音效；

②道具复位的音效；

均支持用户自己通过TF卡进行更改；更改方式详见使用手册！

4.

问：感应器的量程分几个版本

答：

重力感应器有3个量程可选择：5Kg,10kg,20kg；

温馨提示：感应器上放置的物体不可以超过量程；

5.

问：感应器的误差是多少？

答：误差范围0.8%；感应器的误差范围是一个硬币的重量；

6.

问：我买的是1路5kg量程的感应器，现在买一个10kg的感应器能直接用吗；

答：如果原来是5kg量程的现在顾客想改成10kg的，需要购买一个10kg的感应器和10kg量程的亚克力板，接口发货前都是做好的，这样就可以使用；

7.

问：感应器的可以混用量程吗，比如我买2路的重力机关，1路是量程5kg，1路是量程10kg，可以吗？

答：可以的，下单前备注下；收到道具组装好感应器后，分别在控制上连接上5kg量程的感应器和10Kg的感应器即可；

8.

问：重力感应器怎么配密码？

答：

① 拔掉控制器的电源；

② 取下感应器上多余的物体；

③ 按住控制器上的红色按钮不松手，接通控制器的电源，按照提示音操作即可；

④ 重启后完成配置（不是必要条件，有提示音就可以玩啦）；

9.

问：重力机关可以控制电推杆吗？

答：可以，另购买一个推杆转换器即可，推杆和推杆电源不包含，用户需要自行配齐。

10.

问：重力机关成功触发后怎么复位的

答：重力机关的复位方式有两种，均支持用户通过控制器内的拨码开关进行调节，具体调节方式参看使用手册；

①实时复位模式：成功触发后，感应器上物品拿走复位；

②单次模式：成功触发后，道具断电重启复位；

11.

问：感应器是怎么安装的？

答：

①请参看安装视频：http://v.youku.com/v_show/id_XMTYyMzQ2MjM3Mg==.html?spm=a2hzp.8253869.0.0&from=y1.7-2

②请参看安装图解：

③注意安装细节：

1）如图所示；感应器上有4个孔洞，所以顾客在安装的时候很容易就按错；

2）顾客需要把感应器按照向下↓的箭头放置；

3）感应器下面的垫板+螺丝；需要在固定在感应器的左边；感应器上面的垫片+螺丝需要固定在感应器的右面；

12.

问：高精度和低精度是什么区别呢？

答：每个版本均支持2种精度（具体配置方式详见模式修改）：

①触发物体重量较小（500g内），选择高精度；

②触发物体重量较大（大于500g），选择低精度；

③感应器有损坏（发生过超重的情况），选择低精度模式；

13.

问：为什么密码总是配置不成功呢？

答：您按照重力感应器安装的注意事项重新安装下哈！

14.

问：这个感应器上面包装的时候可以放一个木板吗？

答：可以的；上电后，系统会先清零的，木板就相当于是设备的一部分了；

15.

问：两个感应器可以安装在同一块木板下安装吗？

答：确保木板不会晃动就行，这样的话2套设备是独立的；
